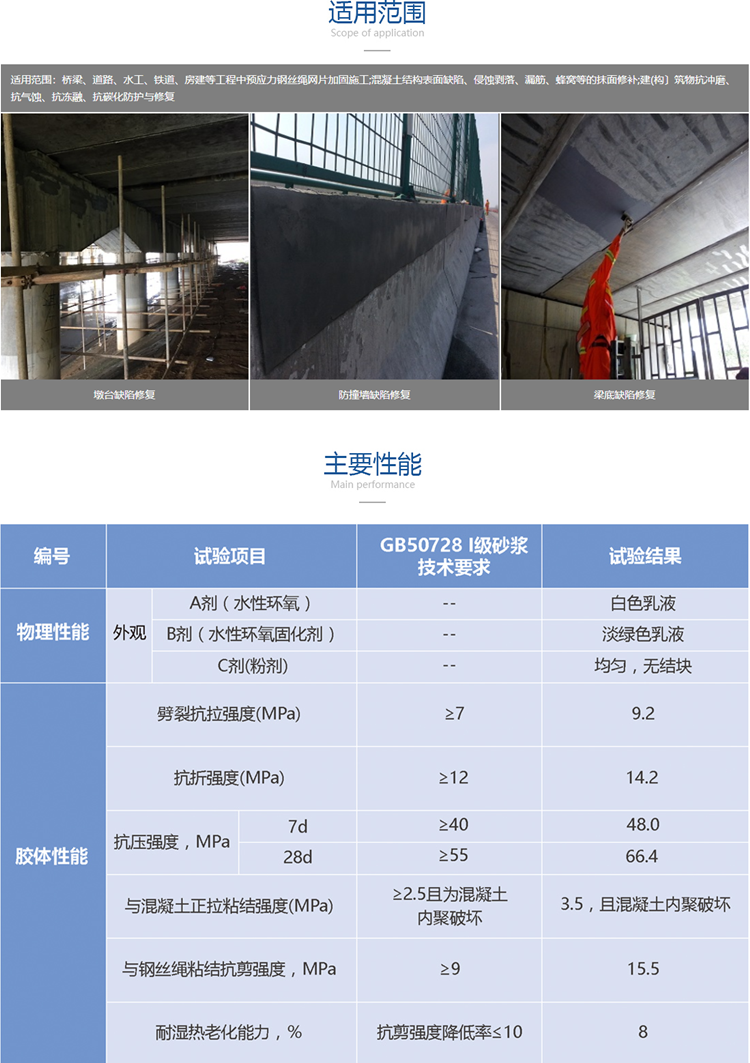

由于混凝土未放垫块或垫块位移、 钢筋位移、结构断面较小、钢筋过密等使钢筋紧贴模板，以致混凝土保护层厚度不够所造成的。有时也因拆模过早造成剪力墙、结构梁、楼板、楼锑混凝土结构露筋。北京午晟智造意见用高强环氧砂浆代替1:2.5的水泥砂浆修复露筋位置。因为高强环氧砂浆是一种用于混凝土缺损快速修补和加固施工的专用材料。具有高强度，高粘接力，良好的防腐和耐久性。采用改性环氧改性配制。

　　露筋修补工艺

　　板面露筋、板底露筋、梁底露筋修补措施

　　1、除锈：由丁钢筋外露一段时间后，表面产生铁锈，为了使钢筋与混凝土良好粘结，对露筋部位进行除锈处理，具体为人工使用钢刷将钢筋表面铁锈刮除并活理干净。

　　2、凿毛：对表面露筋，先用钢丝刷活除表面浮层污物。如露筋较深，采用人工凿毛方法，凿掉表面混凝土，使基底露出坚硬、牢固的混凝土面，凿毛务必彻底全面，但也不宜 深度过大，以免损坏混凝土。

　　3、冲洗和饱和：对凿除的混凝土表面，采用自来水将碎屑、灰尘冲洗干净，并连续、 均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。为了增加粘连，可配水泥油均 匀涂洒丁接触面。

　　4、抹灰：对表面露筋，用高强环氧砂浆将露筋部位抹压平整，抹灰厚度在 1.52.5cm之间，注意结构表面的平整度。

　　如露筋较深，用如下方法进行混凝土质量缺陷的修补（可咨询北京午晟智造技术客服）。

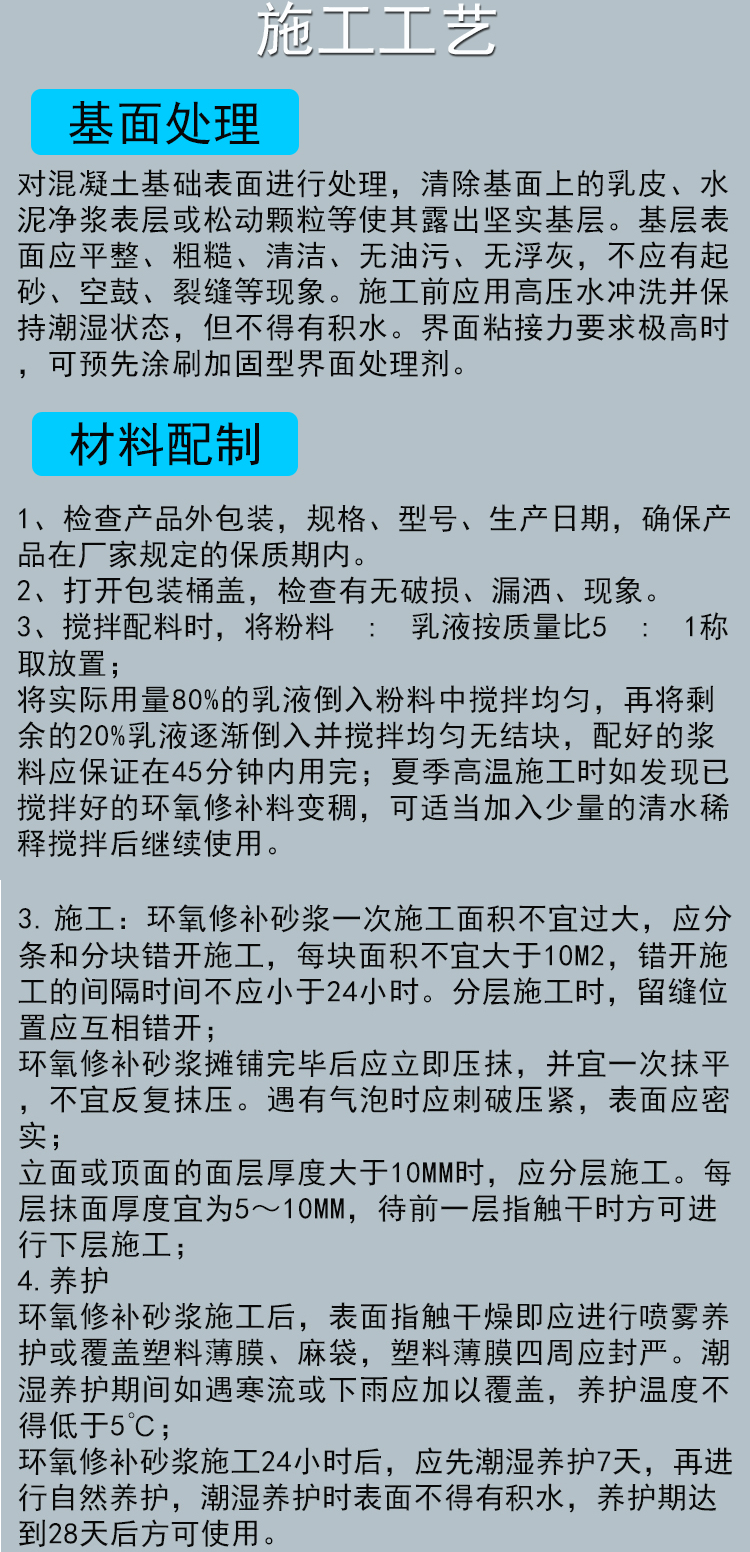

　　高强环氧砂浆使用工艺
